建筑火灾自动报警平面图是常见的弱电平面图纸，建筑火灾自动报警平面图的绘制应根据火灾自动报警设计规范GB50116-2013标准进行设计。

火灾自动报警平面图纸中常见的设备有感烟探测器、手动报警按钮、消火栓按钮，火灾声光警报器等设备。绘制火灾自动报警平面图的顺序为：先设备，后导线。具体操作如下。

1. 首先打开需要绘制火灾自动报警设备的建筑平面图；

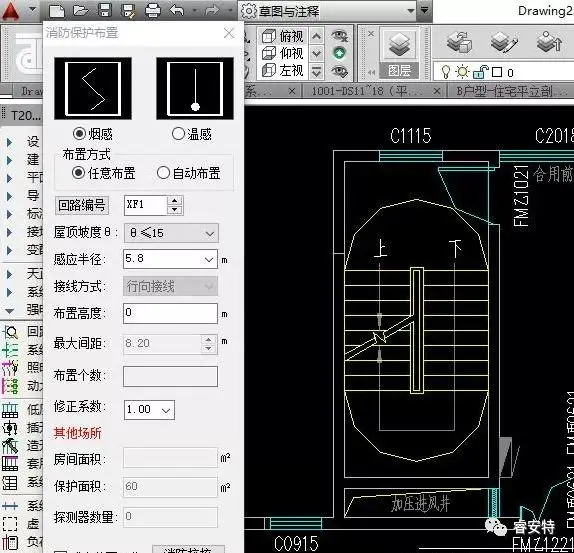

2. 用天正工具的烟感温感工具进行探测器的平面布置；

3. 用任意布置工具布置火灾手动报警按钮、消火栓按钮、火灾声光警报器等设备；

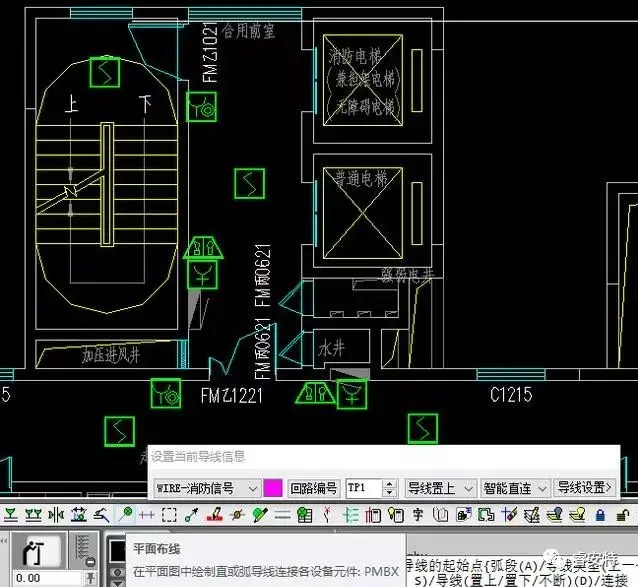

4. 用平面布线工具进行导线连接，此平面设备采用二总线连接，导线连接前可以进行导线的线型、线制的设定，一般火灾自动报警二总线采用ZR-RVS2X1.5mm阻燃双绞软线，也可以用NH-RVS2X1.5mm耐火双绞软线。

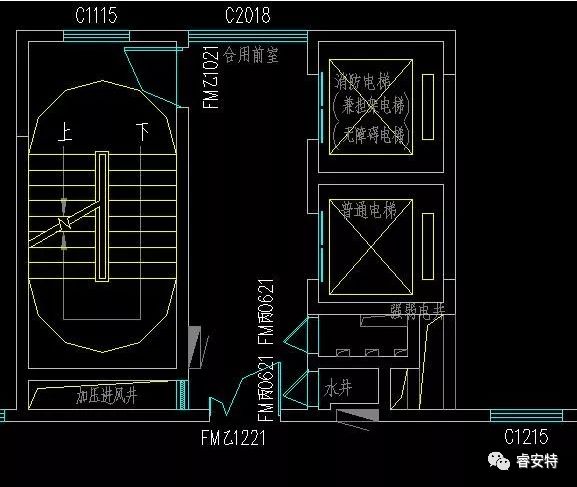

建筑平面图纸

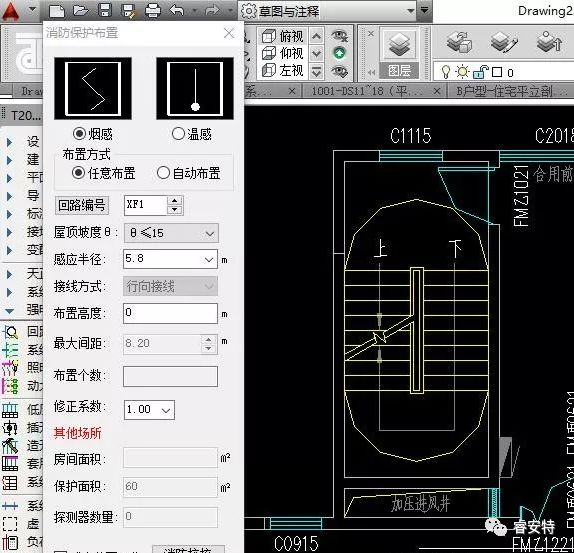

烟感温感布置工具

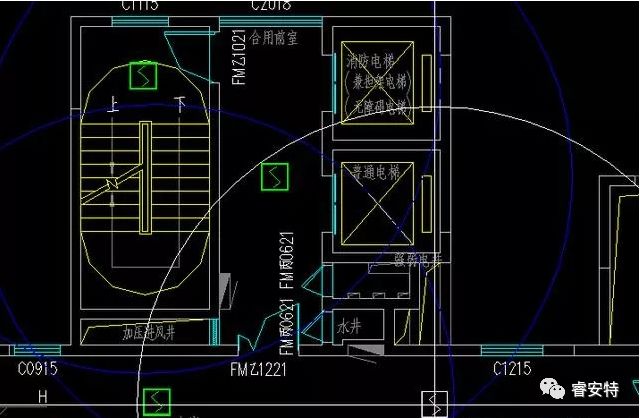

烟感布置

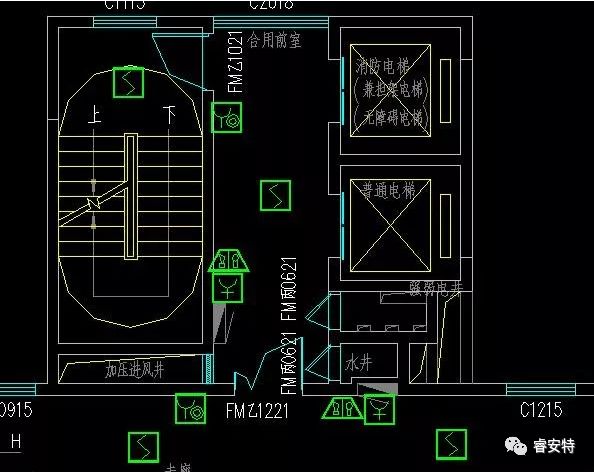

火灾自动报警平面设备布置

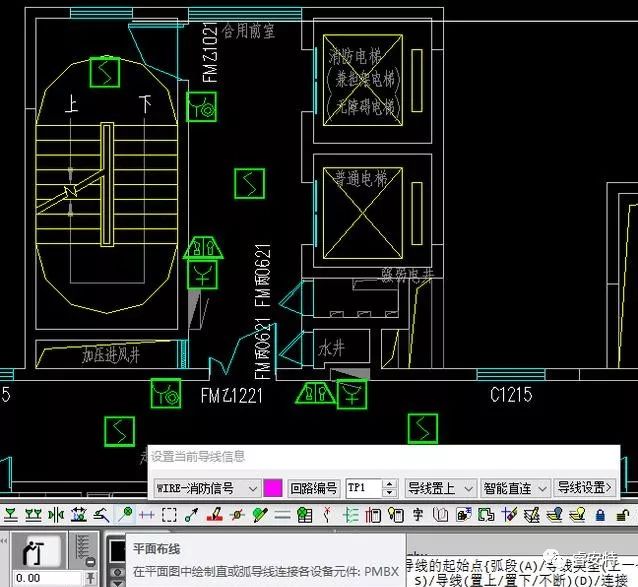

平面布线工具

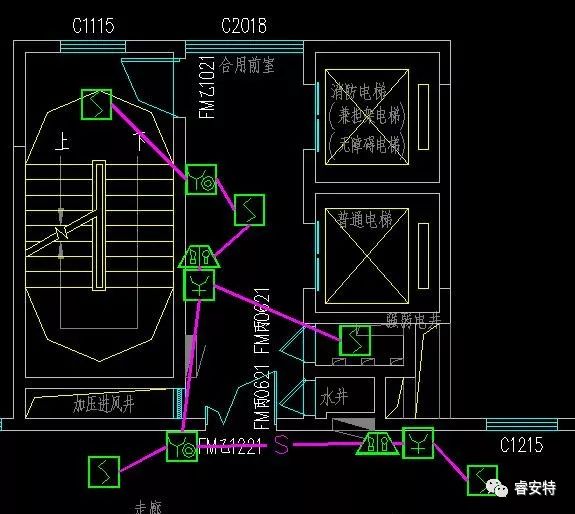

火灾自动报警平面布线

通过上述四个步骤即可完成简单的火灾自动报警平面图的绘制，类似消防通道、合用前室、走廊部分的火灾自动报警平面图纸，熟练操作人员30秒至60秒即可完成。按此方法，60秒你能完成吗？
